1. 환경 구축

1. 프로그램 설치

  1.1. GNS3 설치 : gns3.com/software/download

해당하는 운영체제의 파일 다운로드 및 설치

 1.2. VirtualBox 설치 : virtualbox.org/wiki/Downloads

해당하는 운영체제 파일 다운로드 (Extension Pack 포함) 및 설치

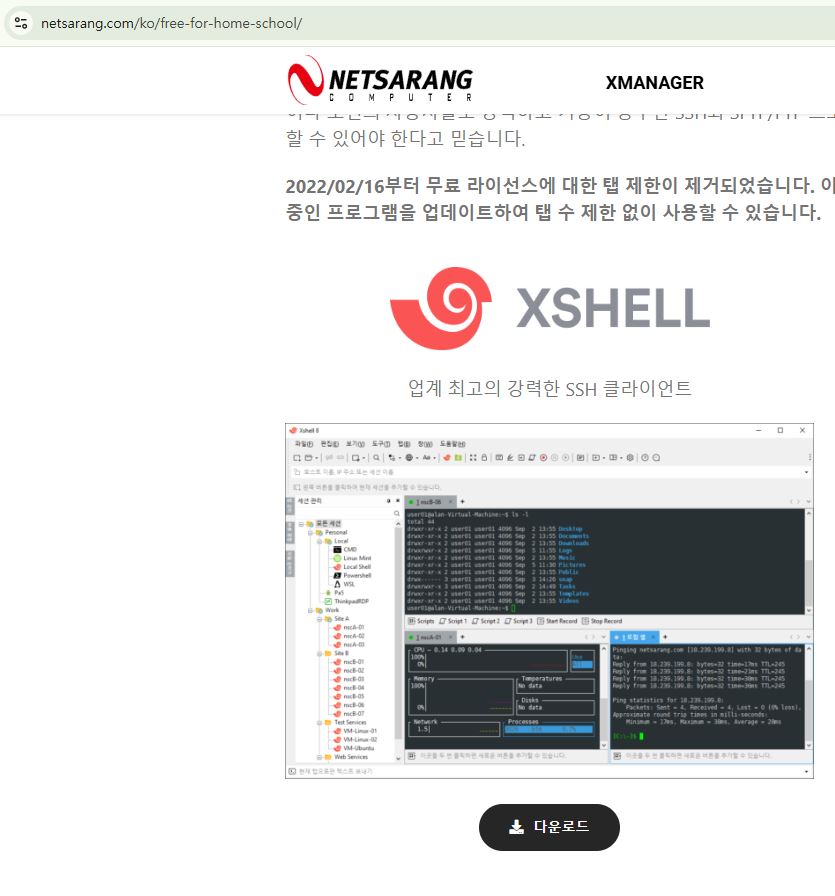

 1.3. XSHELL 다운로드 :  netsarang.com/ko/free-for-home-school/

무료 버전 다운로드



2. Virtualbox 환경 설정

 2.1. VDI 파일 디렉토리 생성

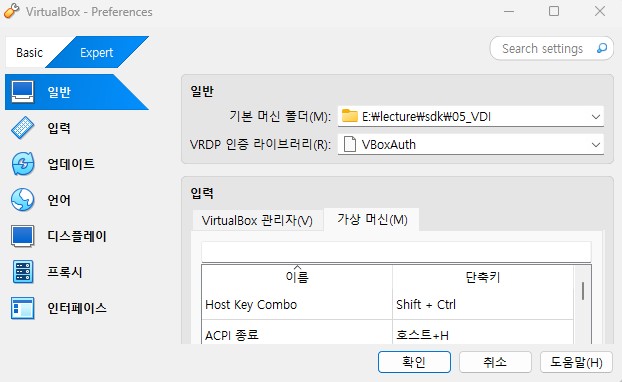

  2.2. 기본 경로 설정 : 파일 → 환경 설정 → Expert → 일반 → 기본 머신 폴더 → VDI 폴터 경로 선택

  2.3. 단축키 변경 (오른쪽 Control 키가 없는 경우) : Host Key Combo 단축키를 shift + 왼쪽 control 로 변경



  2.4. DHCP 비활성화 : 파일  → 도구 → 네트워크 관리자 → 속성 → DHCP 서버 → 서버 활성화 체크 해제



3. Rocky9-TEM 가상머신 만들기



 3.1.  Virtualbox → 머신 → 새로 만들기 → 기본 내용 입력 (첨부사진 참고) → 무인 설치 건너뛰기 "체크" → 하드디스크 용량 50 GB 설정 → 완료



 3.2. 설정 → Expert → 네트워크 → 어댑터1 → 다음에 연결됨 →  연결되지 않음 →  확인



 3.3. 운영체제 설치

  step1) 가상머신 시작

  step2) 설치 목적지 : 기본값

  step3) KDUMP : 비활성화

  step4) ROOT 비밀번호 : root 계정을 잠금 "체크 해제", root가 비밀번호로 SSH 로그인하도록 허용 "체크 설정"

 3.4. 폰트 설정 : setfont latarcyrheb-sun32

 3.5. selinux 비활성화 : grubby --update-kernel ALL --args selinux=0

 3.6. 재부팅 : reboot



4. Rocky9-1, 2, 3 가상머신 만들기

 4.1. Virtualbox → Rocky9-TEM 마우스 오른쪽 클릭 → 복제 → 완전한 복제 →  완료



5. W2K22-TEM 가상머신 만들기

 5.1.  Virtualbox → 머신 → 새로 만들기 → 기본 내용 입력 (첨부사진 참고) → 무인 설치 건너뛰기 "체크" → 하드디스크 용량 50 GB 설정 → 완료



5.2. 설정 → Expert → 네트워크 → 어댑터1 → 다음에 연결됨 →  연결되지 않음 →  확인



 5.3. 운영체제 설치 : 기본 설치



6. W2K22-AD 가상머신 만들기

 6.1. Virtualbox → W2K22-TEM 마우스 오른쪽 클릭 → 복제 → 완전한 복제 →  완료



7. W2K22-MEM1 가상머신 만들기

 7.1. Virtualbox → W2K22-TEM 마우스 오른쪽 클릭 → 복제 → 완전한 복제 →  완료



8. W11-1 가상머신 만들기

 8.1.  Virtualbox → 머신 → 새로 만들기 → 기본 내용 입력 (첨부사진 참고) → 무인 설치 건너뛰기 "체크" → 하드디스크 용량 50 GB 설정 → 완료



 8.2. 설정 → Expert → 네트워크 → 어댑터1 → 다음에 연결됨 →  연결되지 않음 →  확인



 8.3. 운영체제 설치 : 기본 설치



9. W10-1 가상머신 만들기

 9.1.  Virtualbox → 머신 → 새로 만들기 → 기본 내용 입력 (첨부사진 참고) → 무인 설치 건너뛰기 "체크" → 하드디스크 용량 50 GB 설정 → 완료



9.2. 설정 → Expert → 네트워크 → 어댑터1 → 다음에 연결됨 →  연결되지 않음 →  확인



 9.3. 운영체제 설치  : 기본 설치



10. GNS3 설정

 10.1. Server 설정 :  File → preferences → Server →  Host binding  →  127.0.0.1 로 변경  →  Apply



10.2. Console applications 설정 : General → Console applications → Console settings → Edit → Choose a predefined command :  → Xshell5 → 디렉토리를 '5'를 '8'로 변경 → Save → OK → Apply



10.3. 라우터 이미지 불러오기

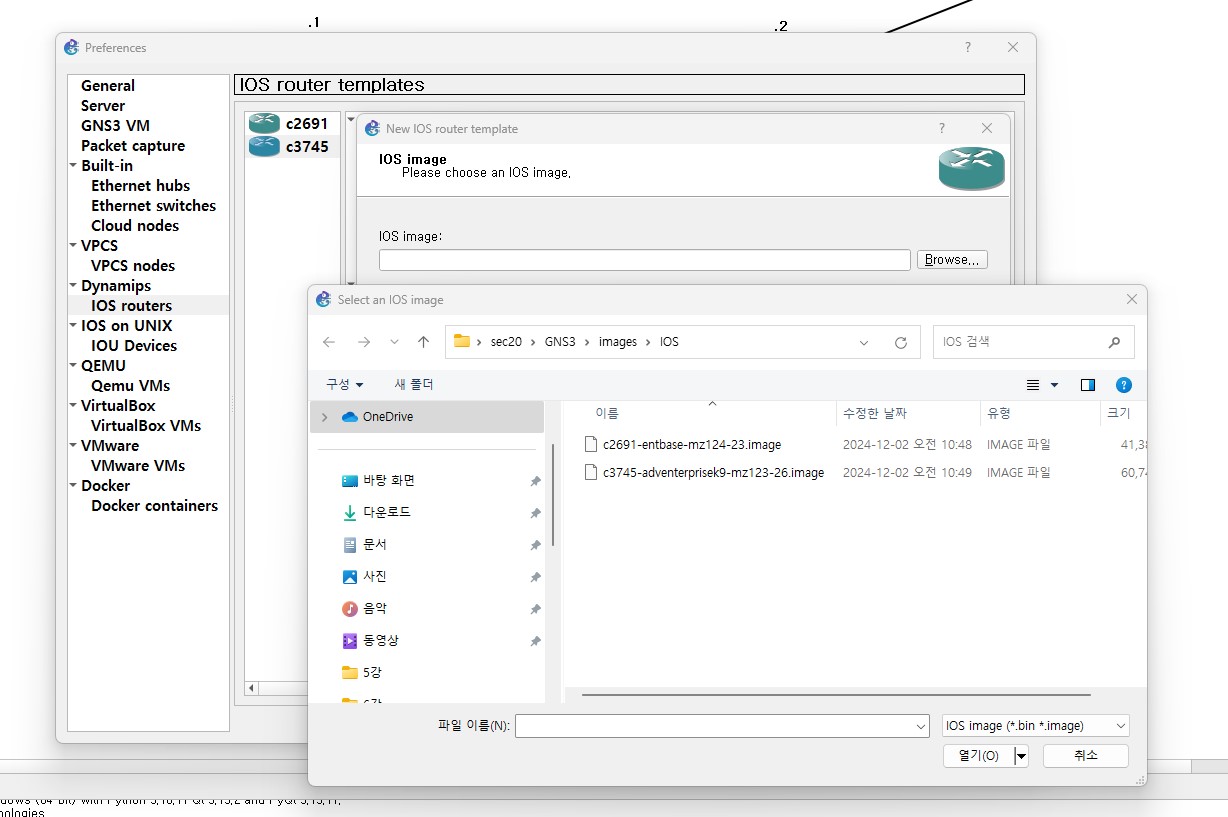

 step1) Dynamips → IOS routers → new → Brawse.. → 다운받은 라우터 이미지 열기

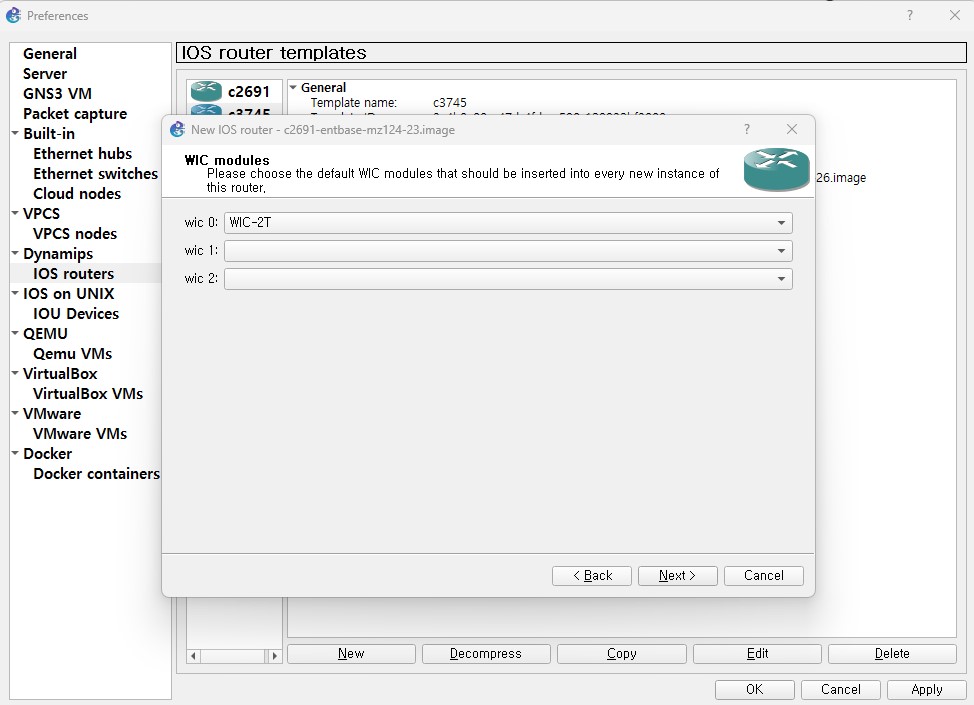

  step2) 모듈 선택



 step3) "Idle-PC-finder" 클릭 → Finish



 10.4. 가상머신 불러오기 : File → preferences → VirtualBox→ VirtualBox VMs → New  →  Apply



11.  가상 네트워크 만들기

12. 기타



 12.1. 윈도우는 업데이트를 중지 : 실행 → services.msc → window update → 작업 중지 및 사용 안함

    * 가상머신을 동시에 많이 사용하면 컴퓨터가 느려지는데, 윈도우 업데이트 작동시 컴퓨터가 현저히 느려짐

 12.2. 가상머신 구동시 GNS3에서 작동

 12.3. GNS3 종료시 자동 저장되나, 라우터는 자동 저장되지 않음으로 라우터 자체에서 저장해야함
